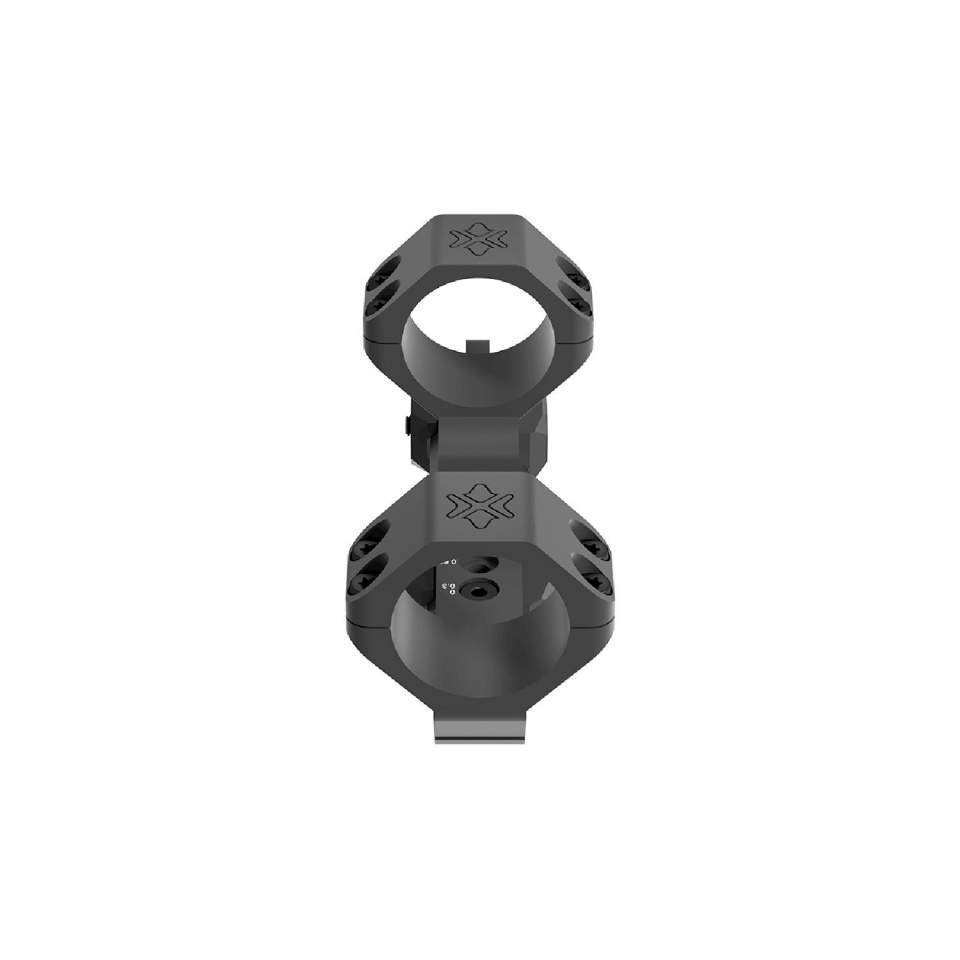

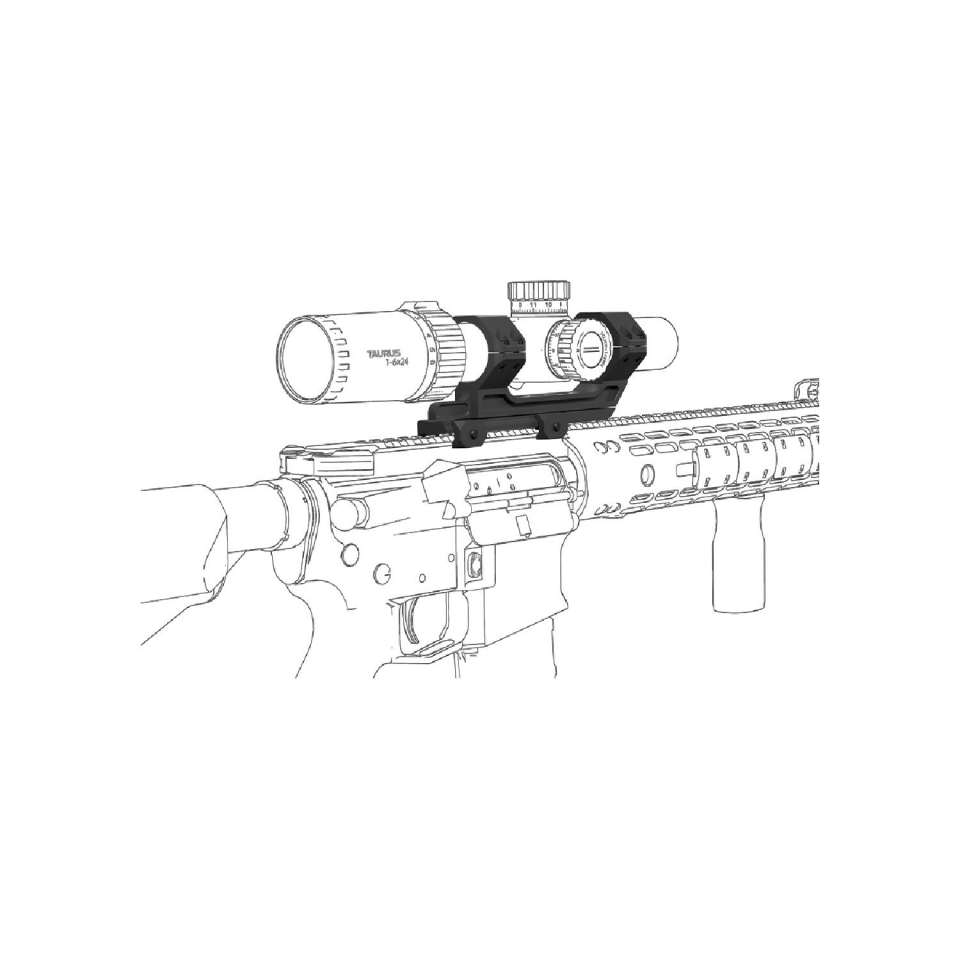

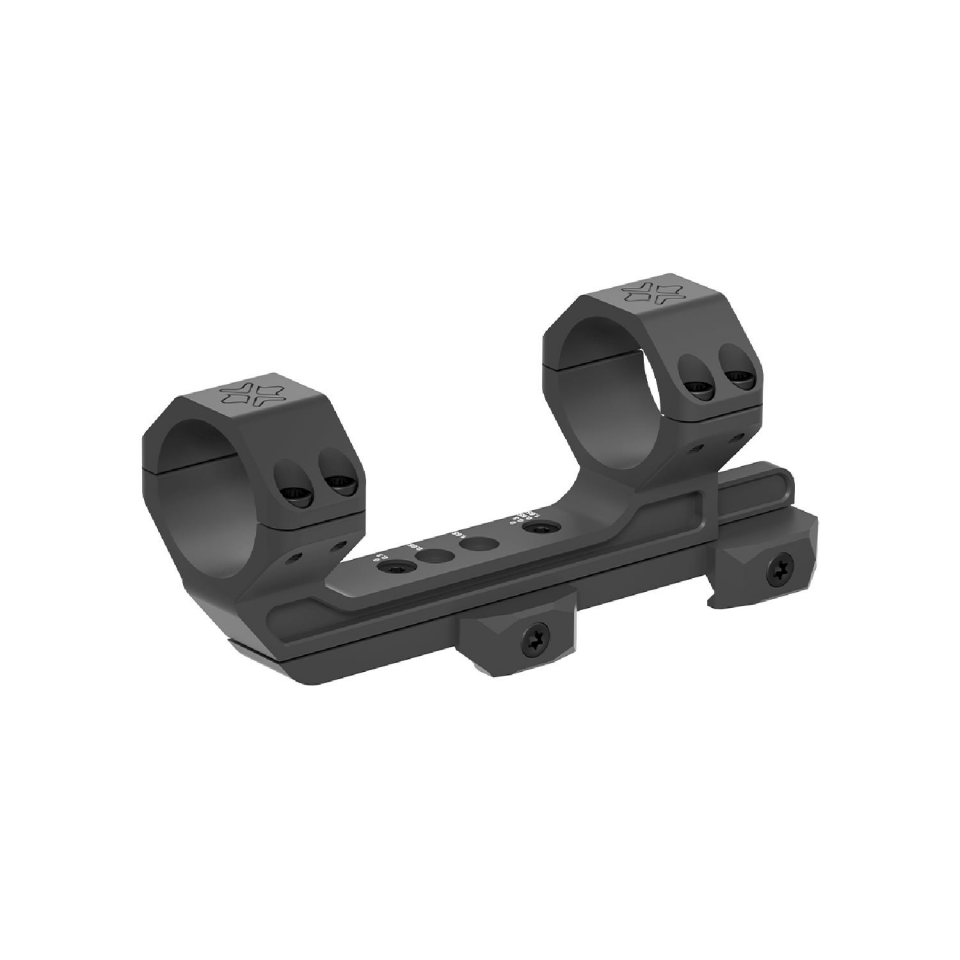

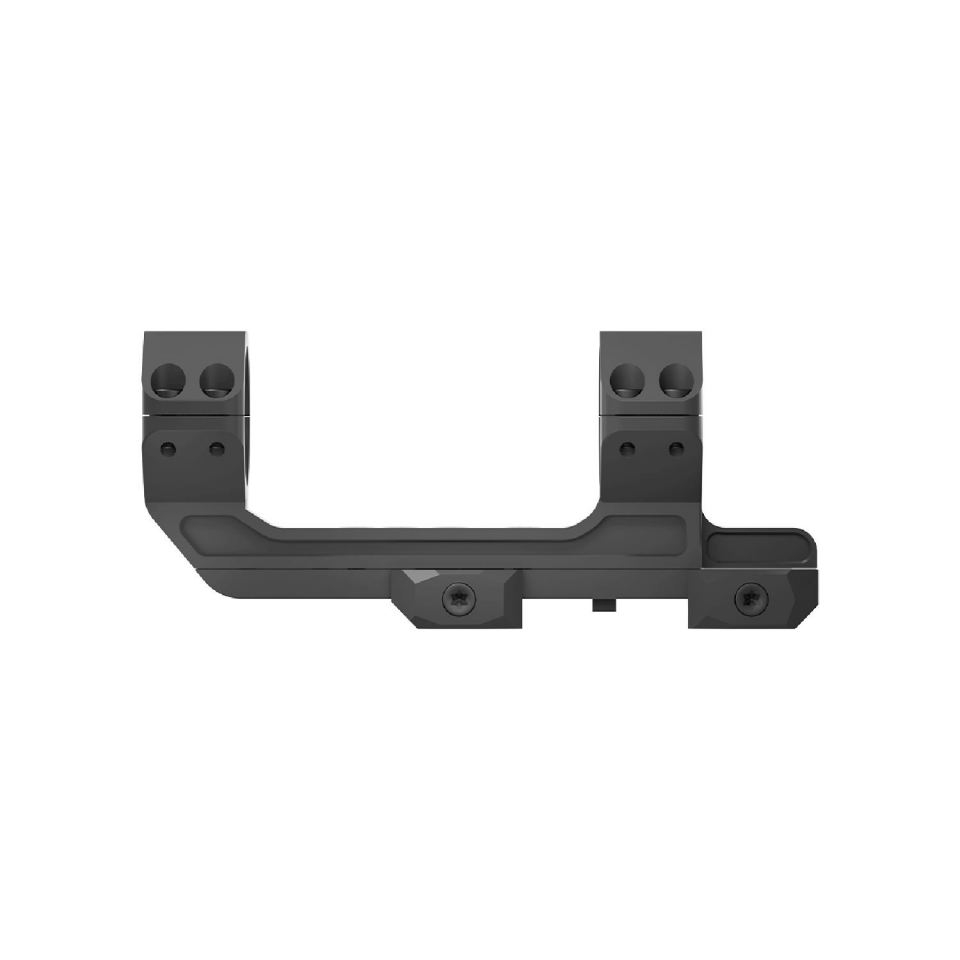

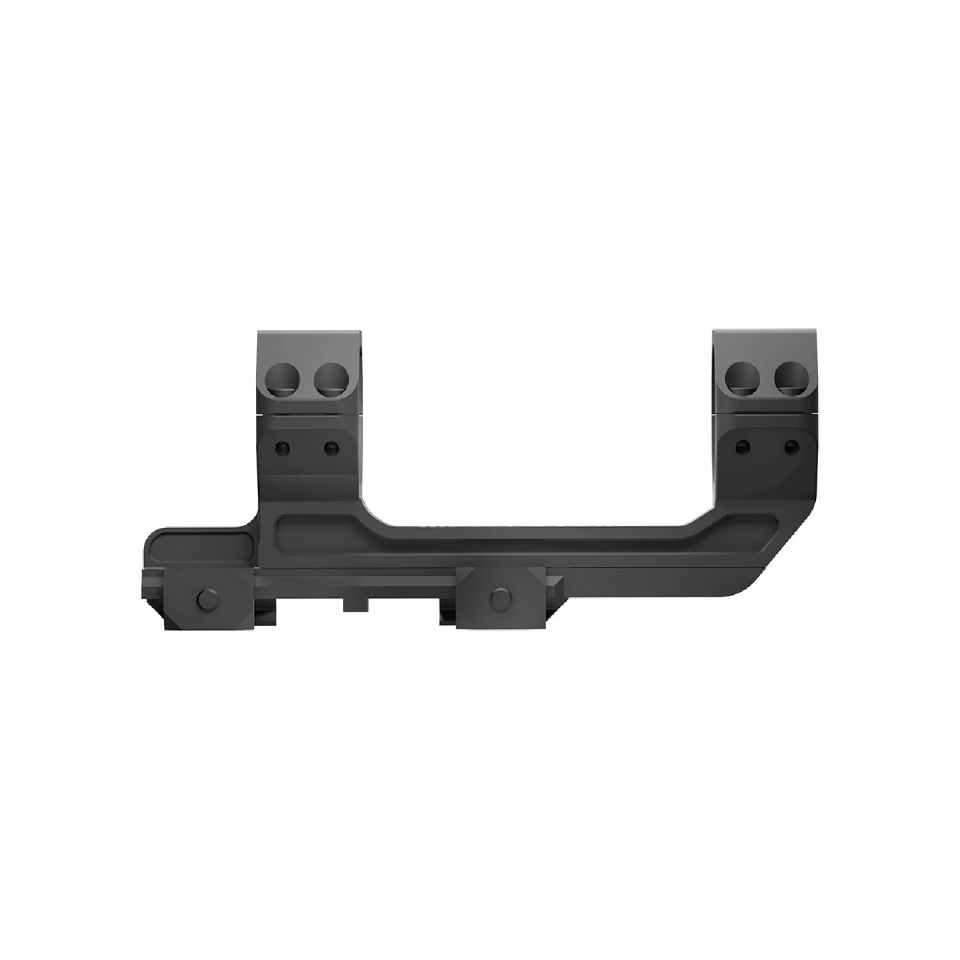

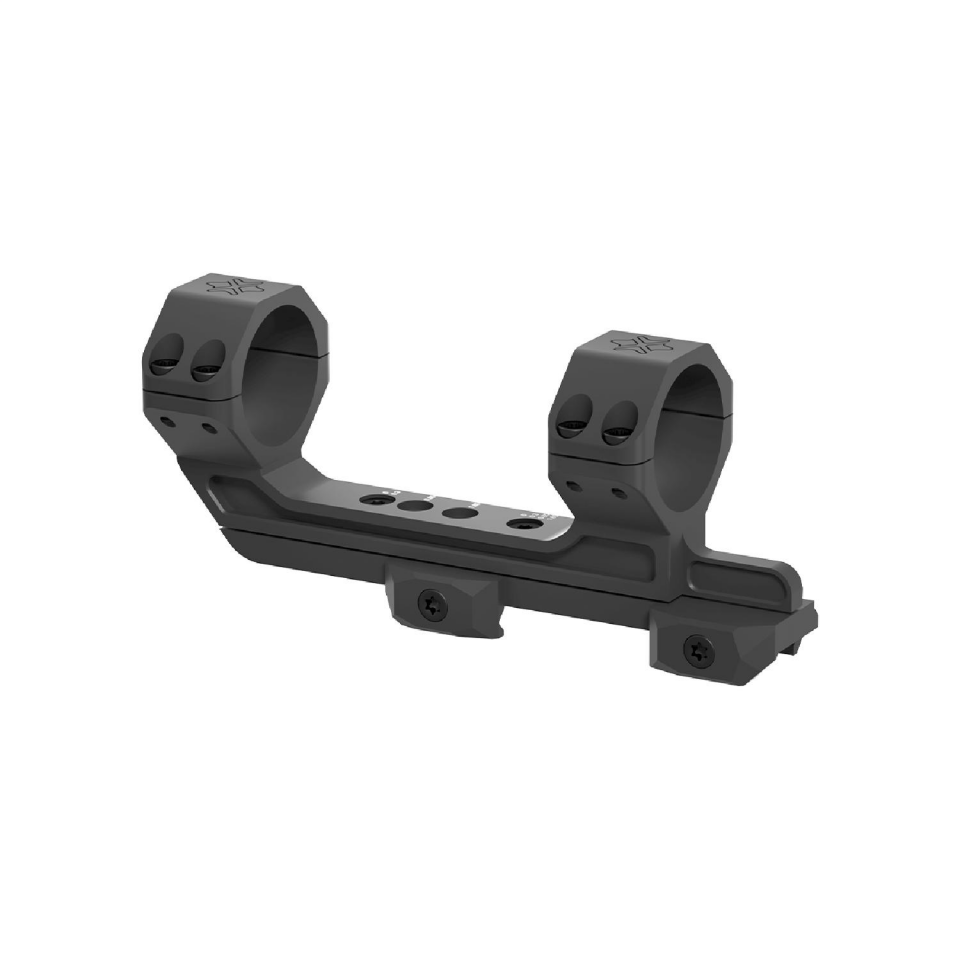

Vector X-ACCU 30 mm Tek Parça Ayarlanabilir Dürbün Ayağı – XASR-3037
Ürün Açıklaması
Vector X-ACCU XASR-3037, 30 mm ana gövde çapına sahip tüfek dürbünlerinin 1913 Picatinny raylara sabitlenmesi için geliştirilmiş tek parça ve ileri uzatma ayarlı bir dürbün montaj ayağıdır.
Ayarlanabilir yapısı, dürbünün platform üzerindeki ileri-geri konumunun kullanıcının göz mesafesine göre düzenlenmesini sağlar.
Montaj ayağı 0,3, 0,65 ve 1,65 inçlik ileri uzatma seçenekleri sunar.
Bu seçenekler yaklaşık 7,6 mm, 16,5 mm ve 41,9 mm ek uzatmaya karşılık gelir.
Özellikle montaj alanı sınırlı olan platformlarda dürbünün oküler bölümünü doğru göz mesafesine getirmeye yardımcı olur.
Tek parça gövde yapısı, ön ve arka halkaların aynı eksen üzerinde tutulmasını sağlar.
Tam CNC işleme yöntemiyle üretilen montaj, dürbünün ray üzerinde dengeli ve sağlam biçimde sabitlenmesini sağlar.
Her halkada bulunan dört adet M4 × 9 mm vida, 30 mm dürbün gövdesini geniş bir yüzey üzerinden kavrar.
Montaj tabanından halka merkezine kadar olan yükseklik 38 mm’dir.
Bu yüksek profil yapı, geniş objektif gövdeli dürbünlerin platform üzerinde gerekli boşlukla kullanılmasına ve uygun platformlarda rahat bir göz hizası oluşturulmasına yardımcı olur.
1913 Picatinny montaj tabanında iki adet enine bağlantı cıvatası ve geri kaymayı önleyen destek barı bulunur.
Bu yapı, montaj ayağının sarsıntı ve geri tepme altında ray üzerinde hareket etme riskini azaltarak bağlantının korunmasına yardımcı olur.
Gövde ve montaj bölümleri 6061-T6 alüminyum alaşımdan üretilmiştir.
154 gram ağırlığındaki yapı, dayanıklılık ile ağırlık arasında dengeli bir kullanım sunar.
Siyah yüzeyi farklı tüfek ve optik sistemleriyle uyumlu bir görünüm sağlar.
Ayarlanabilir Uzatma Sisteminin Avantajları
- Dürbünün ileri-geri konumunun göz mesafesine göre düzenlenmesini sağlar.
- 0,3 inç / 7,6 mm ileri uzatma seçeneği sunar.
- 0,65 inç / 16,5 mm ileri uzatma seçeneği sunar.
- 1,65 inç / 41,9 mm ileri uzatma seçeneği sunar.
- Kullanıcının baş ve dipçik konumuna göre dürbün yerleşimini kolaylaştırır.
- Dürbün gövdesini halkalar içerisinde zorlayarak konumlandırma ihtiyacını azaltır.
Tek Parça Montajın Avantajları
- Ön ve arka halkaların aynı gövde üzerinde hizalanmasını sağlar.
- Halkalar arasındaki eksen farklılığı riskini azaltır.
- İki enine cıvata, montaj tabanının Picatinny raya güvenli biçimde bağlanmasını destekler.
- Geri kayma önleyici bar, sarsıntı altında montajın hareket etmesini azaltır.
- Her halkadaki dört vida, dürbün gövdesinin dengeli kavranmasına yardımcı olur.
- Tam CNC işlenmiş gövde, ölçü tutarlılığı sağlar
Teknik Bilgiler
Marka: Vector X-ACCU
Model: Ayarlanabilir Tek Parça Dürbün Ayağı
Ürün Kodu: XASR-3037
Ürün Türü: Tek parça ayarlanabilir dürbün montaj ayağı
Halka İç Çapı: 30 mm
Montaj Sistemi: 1913 Picatinny
Toplam Uzunluk: 139 mm
Toplam Yükseklik: 62 mm
Halka Genişliği: 45,5 mm
Merkez Yüksekliği: Taban ile halka merkezi arasında 38 mm
Halkalar Arasındaki Boşluk: 73 mm
İleri Uzatma Seçenekleri: 0,3 / 0,65 / 1,65 inç
Metrik Uzatma Değerleri: Yaklaşık 7,6 / 16,5 / 41,9 mm
Halka Başına Vida Sayısı: 4 adet
Halka Vidaları: M4 × 9 mm
Ray Bağlantısı: 2 adet enine cıvata
Geri Kayma Önleyici: Destek barı
Gövde Malzemesi: 6061-T6 alüminyum alaşım
Montaj Malzemesi: 6061-T6 alüminyum alaşım
Üretim Yöntemi: Tam CNC işleme
Ağırlık: 154 g
Renk: Siyah
Üretici Sıkma Torku: 18–22 in-lb / 2,0–2,5 N·m
Ölçü ve Uyum Bilgisi
30 mm Halka Çapı: Yalnızca 30 mm ana gövdeye sahip dürbünlerle kullanılabilir. 25,4 mm veya 34 mm dürbün gövdeleriyle doğrudan uyumlu değildir.
1913 Picatinny Uyumu: Montaj tabanı MIL-STD-1913 Picatinny raylar için tasarlanmıştır. Weaver raylarla uyumluluk ayrıca kontrol edilmelidir.
38 mm Merkez Yüksekliği: Ölçü, Picatinny ray üzerindeki montaj tabanından dürbün halkasının merkezine kadar olan mesafeyi ifade eder.
73 mm Halka Aralığı: Dürbünün orta kule bölümü ve düz tüp alanı bu montaj ölçüsüyle uyumlu olmalıdır.
Montaj Bilgisi
Sıkma değeri 18–22 in-lb, yani yaklaşık 2,0–2,5 N·m’dir.
Bu değer, ürün kılavuzunda belirtilen ilgili bağlantı vidalarına uygun bir tork anahtarıyla uygulanmalıdır.
Vidalar aşırı sıkılmamalıdır.
Fazla tork, dürbün gövdesinde baskıya, vida dişlerinde hasara veya montaj parçalarında şekil bozulmasına neden olabilir.
Kurulum sonrasında göz mesafesi, dürbün hizası ve ray bağlantısı yeniden kontrol edilmelidir.
Paket İçeriği
- Vector X-ACCU XASR-3037 tek parça dürbün ayağı
- Alyan anahtarı
- T15 Torx anahtar
- T20 Torx anahtar
